浏览器原理

操作系统相关

CPU
中央处理器, 可以串行地处理任务
每一个核心是独立的 cpu 单元组
GPU
图形处理器, 每一个 GPU 的核心只处理一些简单的任务, 但是核心数量非常多, 也就是说并行计算的能力非常强
线程 & 进程
进程 - 可以看作是一个正在运行的应用程序
线程 - 运行在进程里面, 一个进程里会有一个或者多个线程
当启动一个应用程序的时候, 操作系统至少会为其创建一个进程, 还会为这个进程分配一块独立的内存空间, 这块内存存储相关的数据或者状态
redis
当关闭应用的时候, 操作系统会把对应的进程给结束掉, 内存空间也会被释放
进程与进程之间, 是相互独立的

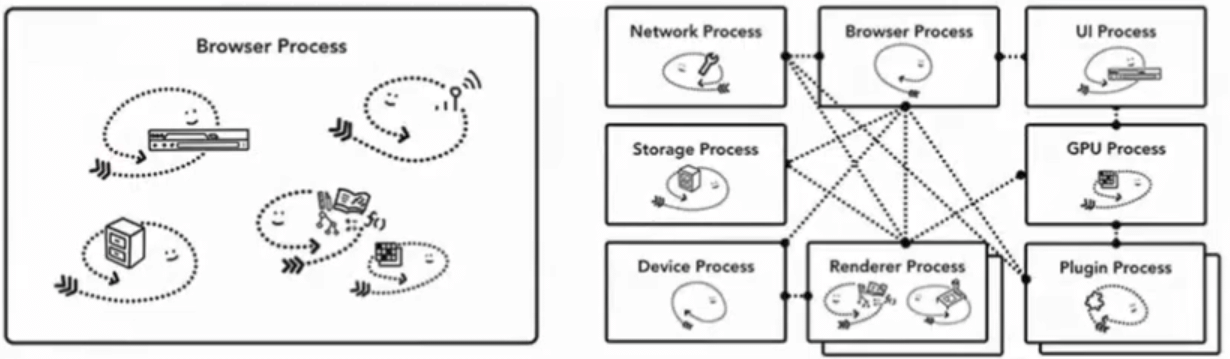

浏览器架构

difference-between-single-process-and-multi-process-browsers

Browser(一个) - 浏览器进程, 负责浏览器的主体部分, 包括导航栏, 书签, 前进后退

Network(一个) - 网络进程, 负责页面的网络资源加载

GPU(一个) - 图像渲染进程, 负责渲染

Renderer(多个) - 渲染进程, 负责 tab 内和网页展示的相关工作, 比如将 html, js, css 等资源转换为用户可以与之交互并且看得懂的网页, 默认情况下, 每个 tab 都有一个独立的渲染进程

Plugin(多个) - 插件进程, 每个插件一个进程, flash

Extension(多个) - 扩展程序的进程

多进程架构的好处

容错性
Chrome 会为每一个 tab 分配一个渲染进程, 其中一个标签页挂掉, 不会影响其他的标签页
其中一个渲染进程挂掉, 不会影响其它的渲染进程
安全性
通过操作系统可以给进程赋予各种权限的原理, 浏览器可以让某些进程不具备特定的功能
比如渲染进程, Chrome限制了它对文件读写的能力
每个进程可以拥有更多的内存
因为进程在分配的时候, 会有一块独立的内存地址空间

多进程架构的坏处

内存占用的问题

每一个进程都有自己的内存空间
V8 引擎, 是比较基础的东西, 会在每个进程的内存空间中存在

多进程架构的内存优化

默认情况下, 每个 tab 都有一个独立的渲染进程.

Chrome的优化是: 限制启动的进程的数量. 当进程的数量到达某个阈值的时候, Chrome 会将访问同一个网站的 tab, 都放在同一个进程里.

服务化
主要是针对浏览器进程(Browser Process) 的优化
高性能的设备上: 浏览器进程(Browser Process) 会被拆分成各种独立进程, 保证了服务的独立性和安全性
一般的设备上: 浏览器进程(Browser Process)

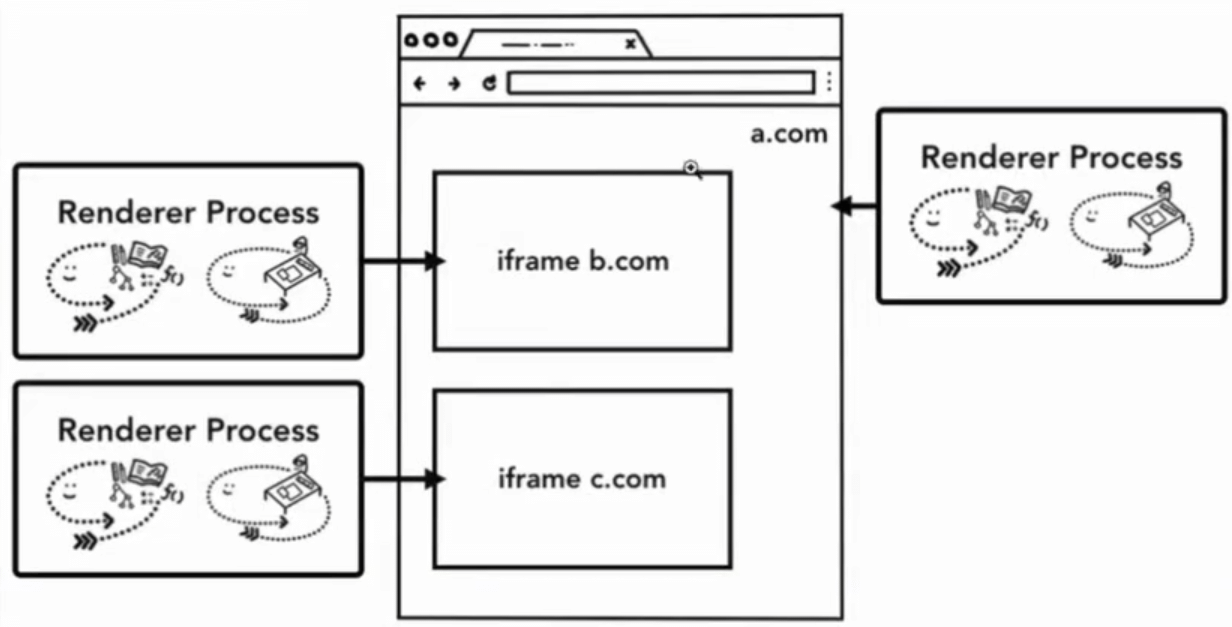

网站隔离

网站隔离会为网站内不同站点的 iframe 分配一个独立的渲染进程

浏览器会为每个 tab 分配一个渲染进程, 但是如果一个 tab 内只有一个渲染进程, 那么它加载的所有 iframe 都会共享内存, 意味着这种共享内存的情况会破坏掉浏览器的同源策略

进程之间的内存空间是绝对相互独立的, 做网站隔离最好的方式其实就是做进程隔离

site-isolation

导航的时候发生了什么?

浏览器进程(Browser Process), 负责各种 tab 页之外的东西

UI 线程(UI thread): 绘制浏览器顶部按钮和导航栏输入框等组件, 当你在导航栏里输入一些 url 或者关键字的时候, 都是 UI 线程在处理你的输入
存储线程

高性能设备会独立为 UI 进程和存储进程

处理输入

UI 线程要做的第一件事情, 就是来确定你输入的是什么类型的内容

search words, 会将关键字发送给搜索引擎
url, 直接请求你输入的站点资源

开始导航

输入完之后, 按下回车

UI 线程会通知网络进程, 初始化一个网络请求来获取站点的内容

这个时候标签页上的 icon 会展示一个圈圈正在旋转, 网络进程此时会进程各种 DNS 解析以及建立 TLS 连接等操作

-tips: 301 302, 如果网络进程收到服务器的 http 状态码是 301 或者 302, 他会重新通知 UI 线程进行重定向, 然后网络进程会再次发起一个新的网络请求

读取响应

响应类型判断
Response-header
Content-Type
但是 Content-Type 这个响应头并不一定存在, 浏览器会尝试通过 MIME 类型嗅探的方式来确定响应类型
不同响应类型的处理
- html, 浏览器会将获取到的响应数据交给渲染进程, 由渲染进程进行下一步的工作(important)
- zip(文件), 响应数据会被交给下载管理器来处理
安全检查
网络进程在把内容交给渲染进程之前, 还会对内容数据做一次安检
如果请求的域名或者响应的内容和某些已知的不安全的网站匹配, 网络进程会给用户展示一个警告页面. Cross Origin Read Block, 保证一些敏感的跨站数据不会被发送给渲染进程

创建一个渲染进程来绘制页面

在网络进程做完所有检查后, 它会告诉 UI 线程所有的数据这边已经准备好了

UI 线程在收到网络进程的反馈后, 会为这个网站来创建一个渲染进程, 来渲染界面

Chrome 在这里有个优化

UI 线程在通知网络进程发起网络请求的时候, 其实是已经直到用户想访问哪个网站了

UI 线程会主动的去寻找或者创建一个渲染进程, 节省了新建渲染进程的时间

重定向

UI 线程会废弃掉刚才预创建的渲染进程, 重新给新 url 创建一个渲染进程

提交导航

响应数据

渲染进程

都已经准备完毕了

浏览器进程会通知渲染进程提交本次导航

渲染进程收到命令, 开始提交导航

提交导航完毕后, 渲染进程会通知浏览器进程, 导航已经提交了

浏览器进程收到反馈后, 认为此次导航结束, 开始文档加载阶段

tab 的会话历史, 前进按钮, 后退按钮也会被更新

加载完成

当导航提交完成后, 渲染进程会开始着手加载资源以及渲染页面

load, 渲染进程会通知浏览器进程, 然后 UI 线程停止导航栏上 loading 的圈圈

导航到不同的站点

无论导航到什么站点, 能想到的肯定还是有导航的这些所有步骤

beforeunload

浏览器进程会询问渲染进程

带有表单的页面, 你在想刷新或者跳转到其它页面, 或者关掉 tab 的时候, 一般情况下会弹窗一个确认弹窗

小问题
问什么浏览器进程需要去问渲染进程, 还有没有收尾工作?
因为当前页面发生的一切, 包括页面内的 js, 都是由渲染进程控制的, 渲染进程内的 js 做了什么, 浏览器进程根本不知道

如果重新发起的导航, 是在页面内发起的?

比如页面内的 js location.href = xxx

渲染进程会自己先检查一下有没有注册 beforeunload 事件, 如果没有的话, 渲染进程会向浏览器进程发起一次导航请求

如果重新发起的导航, 是不同的站点呢?

会另起一个渲染进程来完成这次导航, 当前的渲染进程会 unload

Service Worker 场景下的导航

sw 其实只是运行在渲染进程内的一些 js 代码

导航开始的时候, 浏览器如何判断当前站点有没有对应 sw 缓存

sw 在注册的时候, 会有一个作用域被记录下来

/* index.js */
import './news-article.js';
import {
    topHeadlinesUrl
} from './newsApi.js';

window.addEventListener('load', () => {
    getNews();
    registerSW();
});

async function getNews() {
    const res = await fetch(topHeadlinesUrl);
    const json = await res.json();

    const main = document.querySelector('main');

    json.articles.forEach(article => {
        const el = document.createElement('news-article');
        el.article = article;
        main.appendChild(el);
    });
}

async function registerSW() {
    // 注册 service worker
    if ('serviceWorker' in navigator) {
        try {
            await navigator.serviceWorker.register('./sw.js');
        } catch (e) {
            console.error(e);
        }
    }
}

/* sw.js */
const cacheName = 'news-v1';

const staticAssets = [
    './',
    './index.html',
    'styles.css',
    './index.js',
    './newsApi.js',
    './news-article.js'
];

// service worker 缓存
// caches 是一个特殊的 CacheStorage 对象, 能在 service worker 指定的范围内提供数据存储的能力
// 在 sw 使用 web storage 不会有效果
self.addEventListener('install', async (e) => {
    const cache = await caches.open(cacheName);
    await cache.addAll(staticAssets);

    return self.skipWaiting(); // service worker 会直接进入工作, 跳过等待阶段, 即进入 activate 事件
});

self.addEventListener('activate', e => {
    // 更新客户端上的 service worker
    self.clients.claim();
});

self.addEventListener('fetch', async (e) => {
    const req = e.request;
    const url = new URL(req.url);

    if (url.origin === location.origin) {
        e.respondWith(cacheFirst(req));
    } else {
        e.respondWith(networkAndCache(req));
    }
});

async function cacheFirst(req) {
    const cache = await caches.open(cacheName);
    const cached = await cache.match(req);

    return cached || fetch(req);
}

async function networkAndCache(req) {
    const cache = await caches.open(cacheName);
    try {
        const fresh = await fetch(req);
        await cache.put(req, fresh.clone());
        return fresh;
    } catch (e) {
        const cached = await cache.match(req);
        return cached;
    }
}

优化

针对没有注册 sw 的情况, 浏览器会执行导航预加载

渲染进程中具体做了什么?

构建 DOM
渲染进程会收到 HTML 数据, 主线程会开始解析收到的文本消息, 将其转化为 dom 对象
html
```
Hi I`m Chrome!
```
html
```
Hi I`m Chrome!
```
子资源加载
除 html 以外的资源, 图片, js, css 等, 会从缓存或者网络上获取
js 会阻塞 HTML 的解析过程
HTML 解析器在碰到 script 标签的时候, 会停止 html 文档的解析, 转向 js 代码的加载解析执行
js 中可能包含 document.write() , 这样的代码会改变文档流的形状, 也就是改变 document, 会使整个 DOM 对象发生根本性的变化
script 标签 async defer, js 脚本会进行异步加载
<link rel="preload"> 会告诉浏览器, 当前这个资源肯定会被用到, 请求尽早加载这个资源

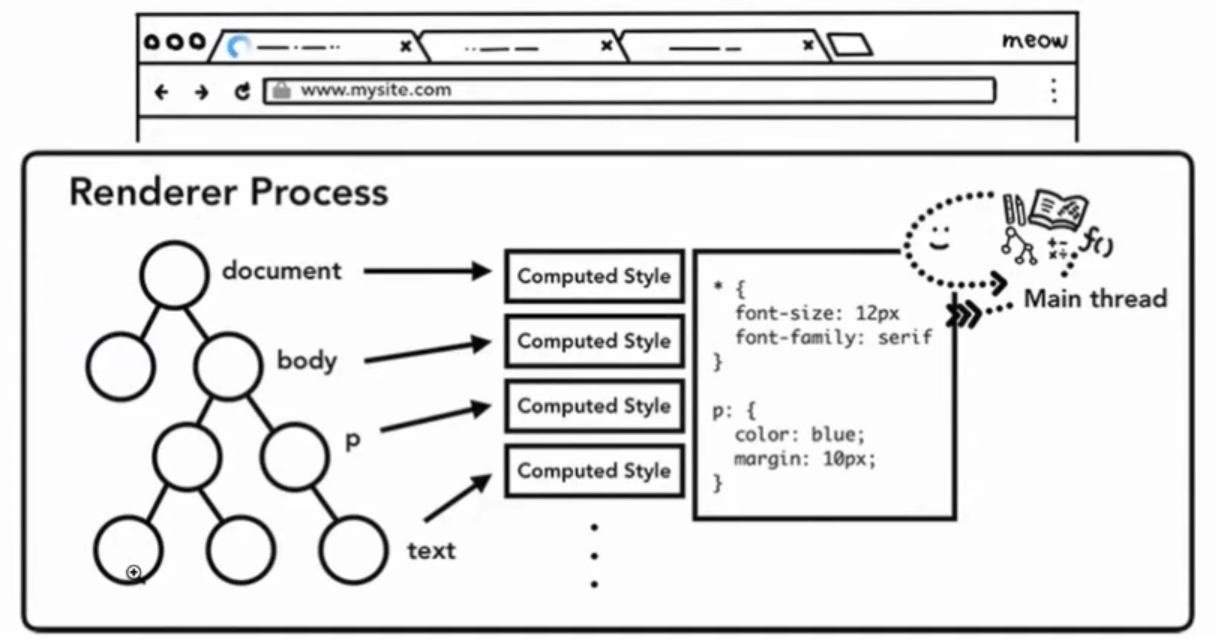

样式计算

css

主线程会解析页面的 css 从而确定每个 dom 阶段的计算样式, getComputedStyle(), font-size 10rem, 100px

即使你没有自定义的 css, 每个 dom 节点还是会有自己的初始 css

style-calculation

布局

具体过程

主线程会遍历刚刚构建的 DOM 树, 根据 DOM 结点的计算样式计算出一个布局树 layout tree
布局树上每个节点都会有它在页面上的 xy 坐标, 盒子 padding 具体信息. 布局树上只有那些可见的 dom 节点信息

如果一个节点设置了 display: none, 这个节点就不会出现在布局树上

visiblity: hidden, 这个节点还是会出现在布局树上

绘制

绘制顺序

div z-index 1

div z-index 2

div z-index 0, 先绘制这个节点
